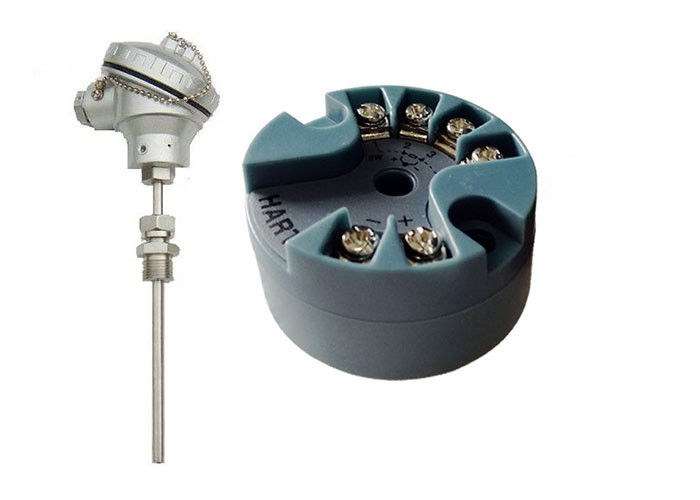

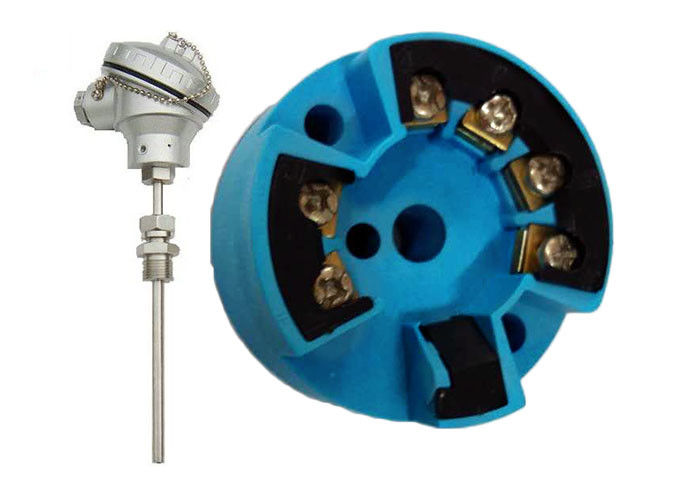

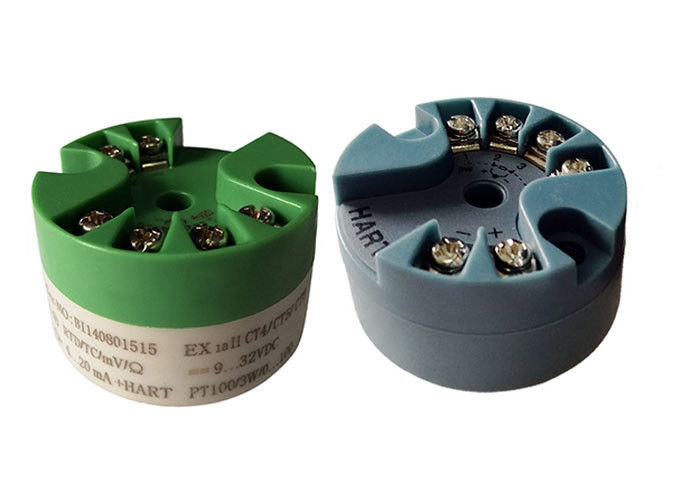

Émetteur universel de la température de bâti de tête d'entrée avec le protocole de cerf
L'émetteur de la température du tête-bâti WNK65 est type universel émetteur d'entrée. Il convient à quatre types de résistances thermiques comprenant PT100, PT1000, Cu50, Cu100, huit types de thermocouple comprenant E, J, B, K, N, R, S, type de T, signal de minivolt de -10|100mVet -100| signal1000mVandresistive de 0|400Ωet0|4000Ω. La tension d'isolement est DC1000V.
L'émetteur du temp WNK65 a la sortie de 4~20mA et de 4~20mA+Hart. Et il calibrage de logiciel de soutiens avec la représentation de coût élevée.
Émetteur de la température WNK65
- Le signal de sortie 4-20mA avec la communication numérique de protocole de CERF (à deux fils) ;
- La configuration de communicateur ou de PC et le logiciel d'élimination des imperfections peuvent faire la télégestion ;
- Exactitude de compensation d'extrémité de code interne : ±0.5ºC
- Humidité 0-64 secondes de réglable ;
- Stabilité : ±0.2%/year ;
- Température ambiante de température ambiante de Woring : -40ºC~+85ºC ;
- Anti vibration mécanique : 10~60HZ, onde sinusoïdale de 0.21mm ;
- Anti interférence de radiofréquence : IEC61000-4-3, 20V/M, 80~1000MHZ
- Puissance d'approvisionnement : DC9V~32V ;
- Dimensions : φ44mm ;
- Distance de trou de montage : 33mm ;
2. Composantsmatériels
2,1 puissance
- La gamme de puissance fournisseuse est dc9V~32V, relié du port 1 et 2.
- Marquetez vis-à-vis du circuit de protection de tension de direction, misconnetion de puissance n'endommagera aucun.
Note : Ne reliez jamais 24V au port de capteur ! Il endommagera permanent d'émetteur !
2,2 câblage du diagramme de ports
2,3 ports de connexion de capteur
Paramètres principaux d'exactitude de capteurs :
| Type de capteurs |
Chaîne de capteur |
Gamme minimum |
Exactitude de chiffre |
Exactitude de D/A |
| 2,3,4 - résistance thermique de fil |
| Cu50 |
-50~150 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| Cu100 |
-50~150 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| PT100 |
-200~850 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| PT1000 |
-200~850 ºC |
10ºC |
ºC ±0.1 |
0,01% |
| 2,3,4 - résistance de fil |
| 400Ω |
0~400Ω |
10Ω |
0.01Ω |
0,01% |
| 4000Ω |
-0~4000Ω |
10Ω |
0.01Ω |
0,01% |
| Tension |
| 100mV |
-10~100 système mv |
10 système mv |
0,01 systèmes mv |
0,01% |
| 1000mV |
-100~1000mV |
10 système mv |
0,01 systèmes mv |
0,01% |
| Thermocouple |
| B |
150~1820ºC |
25ºC |
ºC ±1.0 |
0,01% |
| Type d'E |
-200~1000ºC |
25ºC |
ºC ±0.4 |
0,01% |
| Type de J |
- 210~1200ºC |
25ºC |
±0.4ºC |
0,01% |
| Type de K |
-200~1372ºC |
25ºC |
±0.4ºC |
0,01% |
| Type de N |
-200~1300ºC |
25ºC |
±0.4ºC |
0,01% |
| R de type |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| Type de S |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| Type de T |
-200~400ºC |
25ºC |
ºC ±0.4 |
0,01% |
Avantages compétitifs :
1. Fondé en 2004, plus de recherche de 13 ans, se développer et expérience professionnelles de production ;
2. équipe expérimentée et professionnelle de R&D pour fournir des services de personnalisation ;
3. production des éléments de noyau d'émetteur carte PCB, carte PCB fournisseuse pour des producteurs d'émetteur ;
4. de grande précision jusqu'à 0.05%FS ;
5. diverses sorties I2C, SPI, 4~20mA, cerf, Modbus, Profibus-PA, 0.5-4.5V, 0.2-2.9V et d'autres sorties analogiques ;
6. Nos produits ont été exportés vers l'Allemagne, la Norvège, la Pologne, la Finlande, l'Espagne, le R-U, la France, la Russie, les Etats-Unis, le Brésil, le Mexique, l'Australie, le Japon, la Corée, la Thaïlande, l'Indonésie, l'Uruguay et beaucoup d'autres pays.
