4-20mA cerf de grande précision PT100/émetteur de la température de bâti tête de RDT
WNK65 convient à quatre types de résistances thermiques comprenant Cu50, Cu100, PT100, PT1000 et huit types de thermocouple comprenant E, J, B, K, N, R, S, type de T. Et il soutient la mesure du signal de minivolt de -10|100mVet -100|1000mV, et signal résistif de 0|400Ωet0|4000Ω. La tension d'isolement est DC1000V.
Pls a lu l'instruction soigneusement avant d'employer WNK65, et fonctionne en conséquence. S'il y a quelque chose peu clair dans l'application, les pls pas heisitate nous contactent, nous viendrons chez vous et résoudrons des problèmes dès que possible.

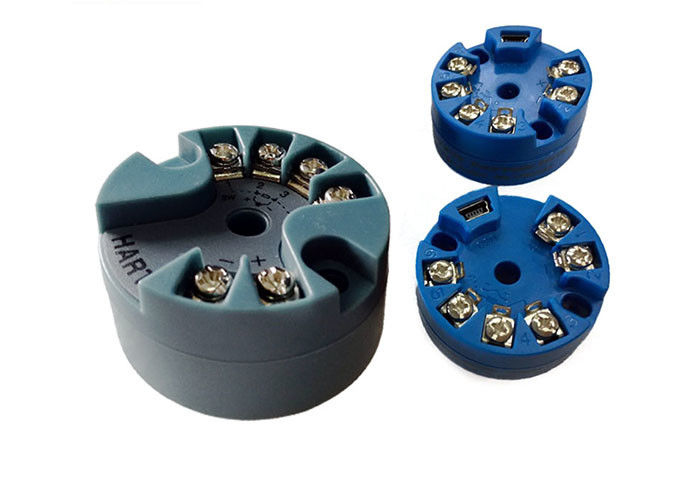

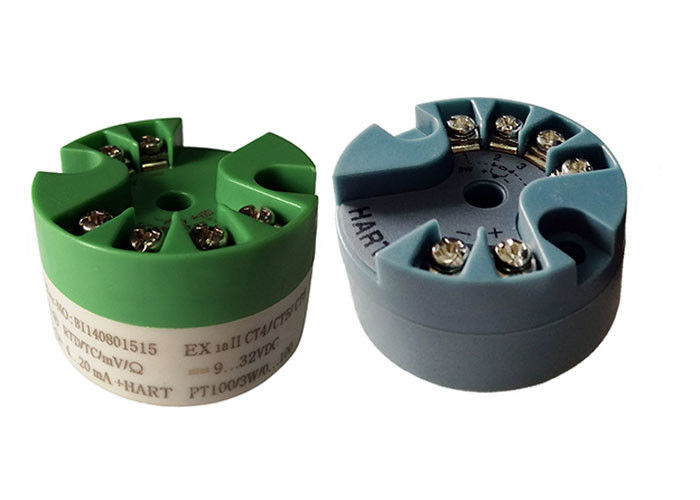

Émetteur de la température WNK65
1. Puissance d'approvisionnement : DC9V~32V;
2. Le signal de sortie 4-20mA avec la communication numérique de protocole de CERF (à deux fils), communication de CERF ne fait pas les eaux à traiter 4-la sortie analogique20mA ;
3. la configuration de communicateur ou de PC et le logiciel d'élimination des imperfections peuvent faire la télégestion ;
4. La compensation d'extrémité de code du thermalcouple peut choisir le capteur de température interne, le capteur de température externe, la valeur fixe de la température et la compensation d'extrémité de code de forbide ;
5. exactitude de compensation d'extrémité de code interne : ±0.5ºC
6. Humidité : 0-64 secondes de réglable ;
7. fréquence de régénération de données : 4times/second ;
8. Stabilité : ±0.2%/year ;
9. Température ambiante de température ambiante de Woring : -40ºC~+85ºC ;
10. Dimensions : φ44mm ;
11. Distance de trou de montage : 33mm ;
12. Anti vibration mécanique : 10~60HZ, onde sinusoïdale de 0.21mm ;
13. Anti interférence de radiofréquence : IEC61000-4-3, 20V/M, 80~1000MHZ
2. Composantsmatériels
2,1 puissance
- La gamme de puissance fournisseuse est dc9V~32V, relié du port 1 et 2.
- Marquetez vis-à-vis du circuit de protection de tension de direction, misconnetion de puissance n'endommagera aucun.
Note : Ne reliez jamais 24V au port de capteur ! Il endommagera permanent d'émetteur !
2,2 câblage du diagramme de ports
2,3 ports de connexion de capteur
Paramètres principaux d'exactitude de capteurs :
| Type de capteurs |
Chaîne de capteur |
Gamme minimum |
Exactitude de chiffre |
Exactitude de D/A |
| 2,3,4 - résistance thermique de fil |
| Cu50 |
-50~150 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| Cu100 |
-50~150 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| PT100 |
-200~850 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| PT1000 |
-200~850 ºC |
10ºC |
ºC ±0.1 |
0,01% |
| 2,3,4 - résistance de fil |
| 400Ω |
0~400Ω |
10Ω |
0.01Ω |
0,01% |
| 4000Ω |
-0~4000Ω |
10Ω |
0.01Ω |
0,01% |
| Tension |
| 100mV |
-10~100 système mv |
10 système mv |
0,01 systèmes mv |
0,01% |
| 1000mV |
-100~1000mV |
10 système mv |
0,01 systèmes mv |
0,01% |
| Thermocouple |
| B |
150~1820ºC |
25ºC |
ºC ±1.0 |
0,01% |
| Type d'E |
-200~1000ºC |
25ºC |
ºC ±0.4 |
0,01% |
| Type de J |
- 210~1200ºC |
25ºC |
±0.4ºC |
0,01% |
| Type de K |
-200~1372ºC |
25ºC |
±0.4ºC |
0,01% |
| Type de N |
-200~1300ºC |
25ºC |
±0.4ºC |
0,01% |
| R de type |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| Type de S |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| Type de T |
-200~400ºC |
25ºC |
ºC ±0.4 |
0,01% |
Avantages compétitifs :
1. Fondé en 2004, plus de recherche de 13 ans, se développer et expérience professionnelles de production ;
2. équipe expérimentée et professionnelle de R&D pour fournir des services de personnalisation ;
3. production des éléments de noyau d'émetteur carte PCB, carte PCB fournisseuse pour des producteurs d'émetteur ;
4. de grande précision jusqu'à 0.05%FS ;
5. diverses sorties I2C, SPI, 4~20mA, cerf, Modbus, Profibus-PA, 0.5-4.5V, 0.2-2.9V et d'autres sorties analogiques ;
6. Nos produits ont été exportés vers l'Allemagne, la Norvège, la Pologne, la Finlande, l'Espagne, le R-U, la France, la Russie, les Etats-Unis, le Brésil, le Mexique, l'Australie, le Japon, la Corée, la Thaïlande, l'Indonésie, l'Uruguay et beaucoup d'autres pays.
