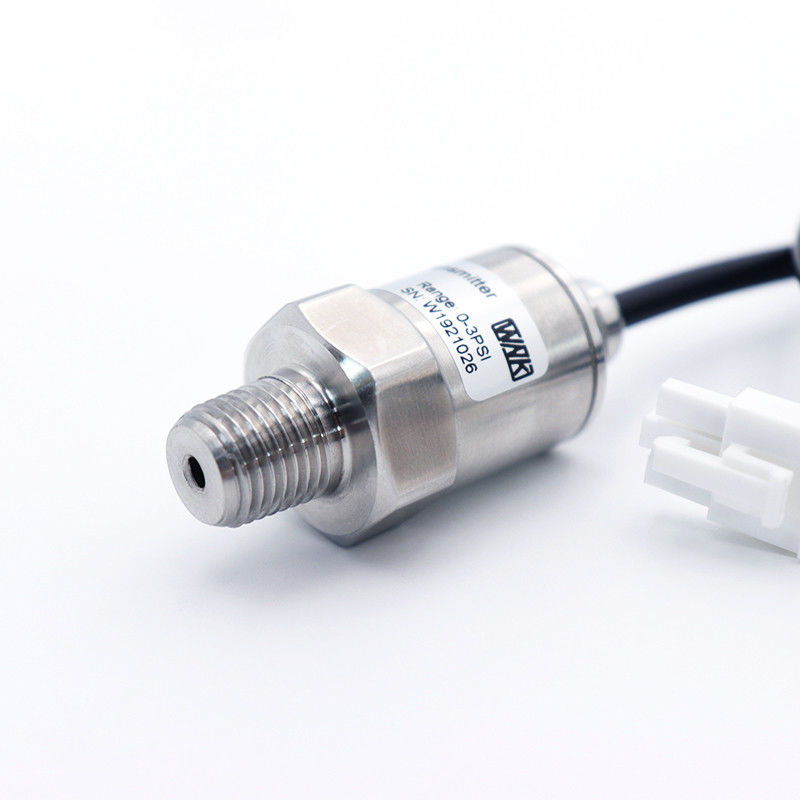

Compresseur d'air Capteur de pression d'eau avec connecteur M12 SS304
L'émetteur de pression WNK81MA est un émetteur à haute pression stable utilisant une puce de conditionnement de signal ASIC spécifique et un capteur de pression en silicium diffus à diaphragme SS316L haute performance.Le circuit intégré ASIC interne spécifique transforme le signal millivolt en tension standardIl peut facilement se connecter à une carte d'interface PC, à des instruments de commande, à des jauges intelligentes ou à un PLC.qui lui permettent de travailler dans un environnement corrosif.
WNK fournit également un capteur de pression capacitif en céramique à faible coût.systèmes hydrauliques et pneumatiques, les industries de transformation, la technologie environnementale, l'IoT et le système IOT.
Caractéristiques:
- Les connecteurs de type Packard, M12 et Small Hirschman sont en option.
- Petites dimensions, le boîtier est personnalisable;
- Une précision élevée de 0,5% FS, 1% FS et 2% FS
- une résistance à la combustion de l'air supérieure ou égale à 5 kPa;
- Sorties numériques de SPI et I2C; sorties analogiques 4~20mA/0.5~4.5V/1~5V/0~5V, veuillez nous contacter pour d'autres sorties;
- une large plage de températures de fonctionnement de -40 à 125 °C;
- un débit de sortie de l'appareil supérieur à 1 kHz;
- OEM, ODM, personnalisation;
Applications:
• Mesure de la pression de gaz, de vapeur ou de liquide dans différentes zones;
• mesure du niveau, du volume ou de la masse du liquide;
• intégré dans une variété de solutions définies par l'utilisateur;
• Système de gestion de l'eau et du gaz intelligent, contrôle des incendies intelligent, contrôle de l'électronique automobile, compresseur d'air, climatiseur, pompe, vanne, etc.;
Les performances:
| Résultats de l'analyse |
| Type de pression | Pression de jauge, pression d'étanchéité, pression absolue |
| Plage de mesure | -0,1 à 60 MPa |
| Produits |
| Analogue | 0Les émissions de gaz à effet de serre doivent être calculées en tenant compte de la température de l'air. |
| Analogue | Je suis...2C, SPI |
| Précision |
| 00,2% | Linearité, hystérésis, répétitivité: < 0,2% de la plage complète du capteur |
| 00,5% | Linearité, hystérésis, répétitivité: < 0,5% de pleine portée du capteur |
| Surcharge |
| 2.5X capteur de pression à pleine échelle |
| Le service du logement. |
| Matériel de logement | SS 304, Cu, Al |
| Matériau d'humidification | SS316L |
| Protection contre les intrusions | Pour la protection contre la corrosion |
Énergie
| Voltage d'alimentation | une alimentation réglée à 5V 24VDC, |
| Effets de la tension d'alimentation | Élément de tension d'alimentation de 5 V: min.3V/max.5.5V
●Pour le capteur de sortie 0,5 à 4,5 V, la tension n'a aucun effet sur la linéarité et la compensation de la température, la tension étant proportionnelle à la LRV et à la FRV.
●Pour moi2Le détecteur de sortie numérique C et SPI, la tension n'a aucun effet sur la linéarité, la LRV, l'URV et la température de compensation.
Effect de l'alimentation électrique de 24 V: min.9V/max30V
●Pour le capteur de sortie de courant de 4 à 20 mA, la tension n'a aucun effet sur la linéarité, la LRV, l'URV et la température de compensation. |
Pour commander:
| Modèle | Description du produit |
| Le WNK81MA | Transmetteur de pression |
| Le code | Type de pression |
| Une | Une pression absolue |
| G | Pression de mesure |
| S | Pression d'étanchéité |
| Le code | Précision |
| 2 | 00,2% FS |
| 5 | 00,5% FS |
| Le code | Portée du capteur |
| Une | 0.1 bar | E | 10 bar |
| B. Pour | 0.5 bar | F | 50 bar |
| C | 1 barre | G | 100 bar |
| D | 5 bar | H est | 600 bar |
| D'autres gammes sont en développement |
| Le code | Produits |
| 1 | 0.5...4.5V de courant continu |
| 2 | 4...20 mA |
| 3 | Je suis...2C |
| 4 | SPI |
| 5 | 0... 10 V de courant continu |
| 6 | 1... 5V en courant continu |
| X | Personnalisation |
| Le code | Connecteur électrique |
| C1 | Je ne sais pas. |
| C2 | M12 |
| C3 | Sortie de câble ((pls mettre la longueur du câble, comme 01 pour 1 mètre) |
| C4 | Pour les appareils à commande numérique |
| C5 | GX12 à 3 |
| CX | Personnalisation |
| Le code | Connecteur de processus |
| P1 | G1/4 | P5 | Un M12×1.5 |
| P2 | Les résultats de l'analyse | P6 | Le dépistage |
| P3 | 1/8 à 27 | P7 | 7/16-20UF (femme) |
| P4 | Une M14×1.5 | PX | Personnalisation |
| S'il vous plaît contacter WNK pour les autres connecteurs de processus |
Code de commande typique:WNK81MA GC2 C1 P1
WNK81MA GC2 C310 P1________C3 la longueur de sortie du câble direct est de 1 mètre. |
Avantages concurrentiels:
1Fondée en 2004, plus de 13 ans d'expérience professionnelle en recherche, développement et production;
2Une équipe de R & D expérimentée et professionnelle pour fournir des services de personnalisation;
3Produire des éléments de base des émetteurs-PCB, fournir des PCB pour les producteurs d'émetteurs;
4. une précision maximale allant jusqu'à 0,05% FS;
5- différentes sorties I2C, SPI, 4 à 20 mA, Hart, Modbus, Profibus-Pa, 0,5-4,5 V, 0,2-2,9 V et autres sorties analogiques;
6Nos produits ont été exportés vers l'Allemagne, la Norvège, la Pologne, la Finlande, l'Espagne, le Royaume-Uni, la France, la Russie, les États-Unis, le Brésil, le Mexique, l'Australie, le Japon, la Corée, la Thaïlande, l'Indonésie, l'Uruguay et de nombreux autres pays.
