Name: Transducteur de pression différentiel intelligent HART Protol pour la mesure du débit
Brand: Hefei WNK Smart Technology Co.,Ltd
SKU: WNK55
Price: 45.00 USD
Availability: InStock

À la maison > produits > Émetteur de pression intelligent >

Transducteur de pression différentiel intelligent HART Protol pour la mesure du débit

émetteur de pression de type intelligent

Transmetteur de pression de Digital

Lieu d'origine:

Chine

Nom de marque:

WNK

Certification:

ex-proof,CE,ISO

Numéro de modèle:

WNK55

Contactez-nous

Demandez un devis

Transducteur de pression différentiel intelligent HART Protol pour la mesure du débit

Product Details

Alimentation:

24 VCC, 12 VCC 24 VCC 12-36 VCC

Type de pression:

Absolu (A), jauge (G), différentiel

Signal de sortie:

0-5V/10V,4~20mA/HART

Application:

Huile, liquide, gaz, eau, système de distribution d'eau

Sortir:

2 fils 4-20 mA, communication HART en option, 4-20 mA Hart ou Profibus

Matériel:

Acier inoxydable 316L,1Cr18Ni9Ti

Connexion au processus:

M20X1,5 mâle,1/2NPT etc,1/4NPT ou 1/2NPT,G1/4

Matériau du diaphragme:

SS316L, Hastelloy C

Plage de mesure:

-0,1MPa~0 ; 0 ~ 100 MPa

Matériau du boîtier:

Alliage d'aluminium, acier inoxydable 304

Mettre en évidence:

émetteur de pression de type intelligent

Transmetteur de pression de Digital

Payment & Shipping Terms

Quantité de commande min

Détails d'emballage

Carton

Délai de livraison

3-30 jours

Conditions de paiement

D/A, T/T, Western Union

Capacité d'approvisionnement

1000 pièces par mois

Mini transmetteur de pression capacitif G1/4 Packard pour vapeur de gaz liquide

Obtenez le meilleur prix

Vidéo

Matériau en laiton Transmetteur de pression de haute précision Transmetteur de niveau liquide 1/4 NPT

Obtenez le meilleur prix

Vidéo

Émetteur de pression intelligent eau-huile-air 4,75 - 5,25 V alimentation en courant continu CE

Obtenez le meilleur prix

Vidéo

WNK83MA Sortie de câble personnalisée 0.5 - 4.5V DC Sortie capteur de pression intelligent

Obtenez le meilleur prix

Contactez-nous

Contactez maintenant

Product Description

Transducteur de pression différentiel intelligent HART Protol pour la mesure du débit

Description du produit

Nom du produit	Émetteur de pression différentielle intelligent de haute précision
Les supports applicables	liquide, gazeux et à vapeur
Plage de pression	1 à 300 Kpa à 300 bar, négocié
Précision	00,075%, plus élevé sur demande
Stabilité	±0,15% de l'URL pendant 5 ans
Dérive de température	±0,03% de l'URL/10oC
Signaux de sortie	4 à 20 mA, Hart, Profibus-PA en option, FF à la demande
Affichage	LCD ou pointeur facultatif
Matériau de logement	Aluminium14
Connexion mécanique	Une M20×1.5"G1/2;1/2NPT
Classe de protection	Résistance à l'humidité
Ex-preuve	Exia II CT4, autre option à la demande
Énergie	10.5 à 55 V CC 10,5 à 30 V CC
Température ambiante	-40 à 85 °C, -40 à 80 °C pour l'en-tête LCD
Température de stockage	-45 à 85 °C, -40 à 80 °C pour l'en-tête LCD;
Mesure	avec affichage: 9512652 (mm)
Mesure	sans affichage: 9511552 (mm)
Poids net	4 kg (sans support ou connexion de procédé)

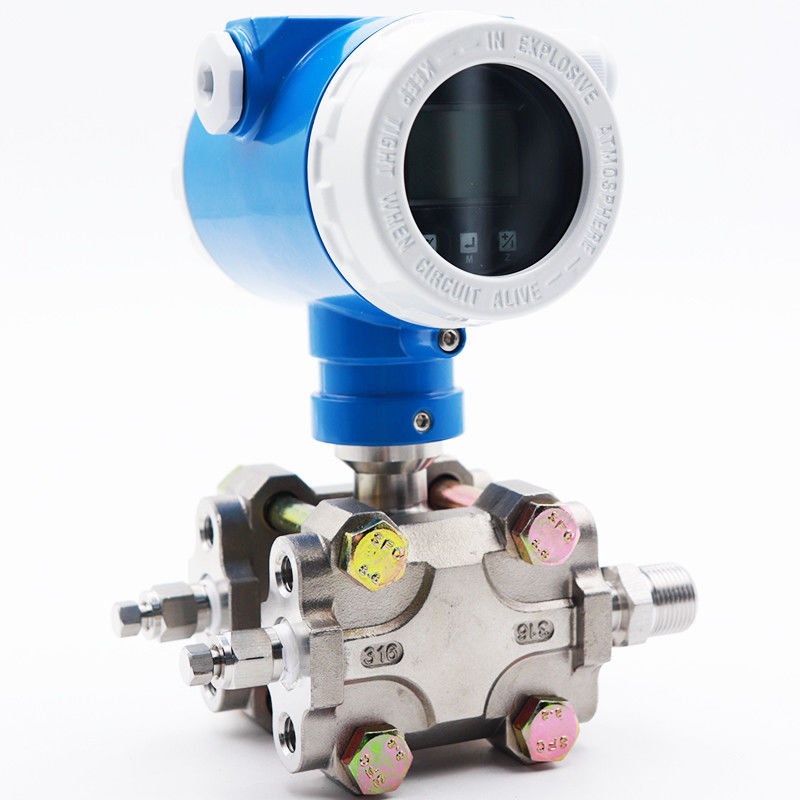

Transducteur de pression différentiel intelligent HART Protol pour la mesure du débit 0

Transducteur de pression différentiel intelligent HART Protol pour la mesure du débit 1

Transmetteur de pression différentielle pour la mesure du débit

En mesurant la différence de pression du fluide pendant que le fluide circule à travers un tuyau, il est possible de calculer le débit.un élément primaire et un élément secondaire sont utilisésL'élément principal est conçu pour produire une différence de pression à mesure que le débit augmente. Les plus courants sont la plaque d'orifice, le venturi, l'emboutissage et le tube de Pitot.L'élément secondaire est le transmetteur de pression différentielleIl est conçu pour mesurer la pression différentielle produite par l'élément primaire avec la plus grande précision possible.il est important que la mesure de la pression différentielle ne soit pas affectée par les changements de pression de la conduite du fluide, température ou autres propriétés telles que la température ambiante.
Un bon émetteur DP garantit que la pression différentielle est mesurée avec précision,indépendamment d'autres paramètres changeants et transmettra de manière fiable le signal pour représenter la pression différentielleDans une boucle de commande typique, le signal de l'émetteur est transmis au contrôleur où la sortie est utilisée pour réguler le débit à travers une vanne de commande.

Détails Images

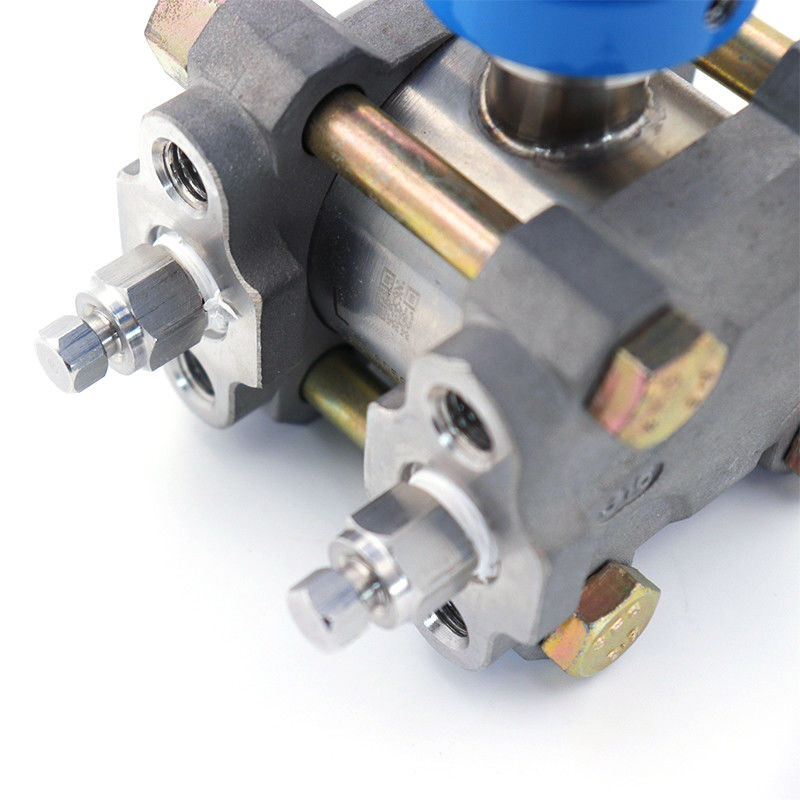

Transducteur de pression différentiel intelligent HART Protol pour la mesure du débit 3

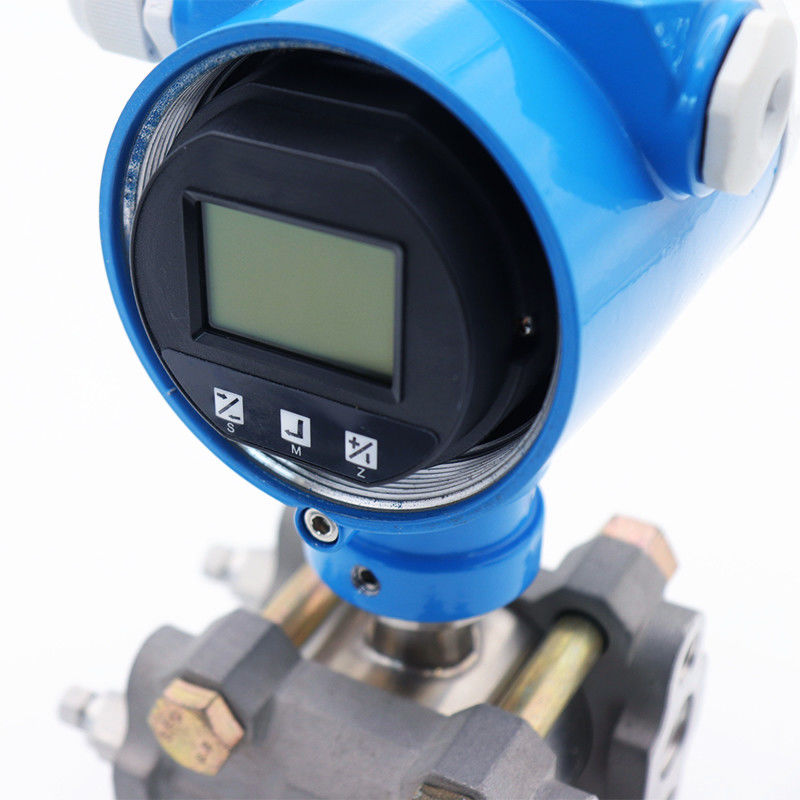

Transducteur de pression différentiel intelligent HART Protol pour la mesure du débit 4

Transducteur de pression différentiel intelligent HART Protol pour la mesure du débit 5

La partie la plus haute ou la plus moyenne du réservoirest le côté à basse pression[L]de l'émetteur de pression différentielle, et tIl est à la partie inférieure du réservoirest le côté haute pression[H];

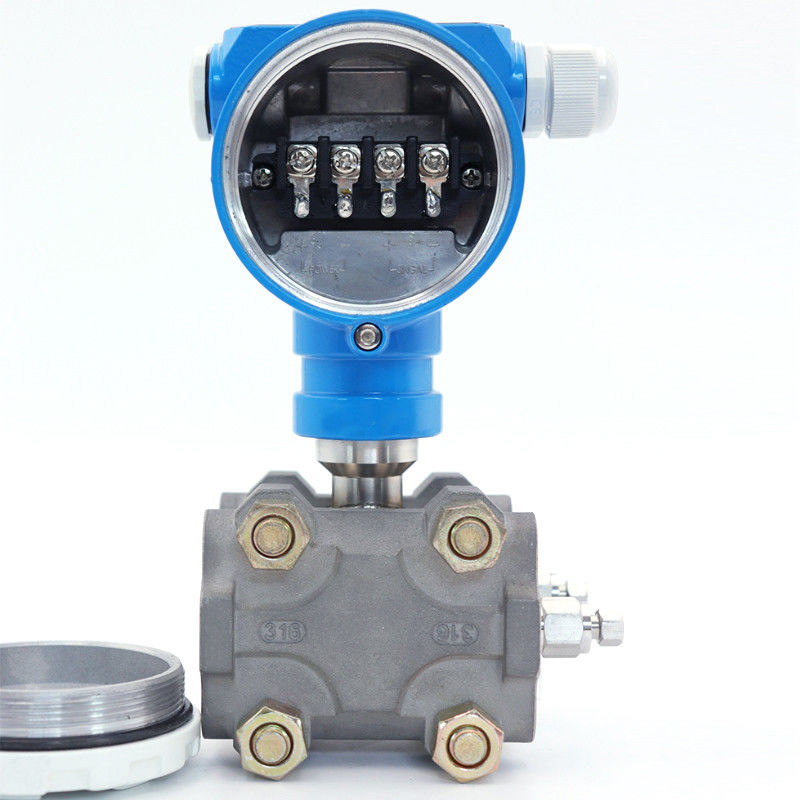

Les terminaux de signal sont situés dans un compartiment séparé de la boîte électrique.

Le matériau du boîtier de l'émetteur de pression différentielle est en aluminium 14, la connexion de processus est en acier inoxydable, avec une protection IP66 / 67.

Utilisation du produit

Transducteur de pression différentiel intelligent HART Protol pour la mesure du débit 6

Produit autre application

Les transmetteurs de pression différentielle sont couramment utilisés pour calculer la pression, le débit, le niveau du liquide, le volume, etc.Il est principalement utilisé dans les domaines de contrôle industriel tels que l'énergie, les produits chimiques, le gaz naturel, les centrales électriques, la fabrication de papier.la proportion de pipelines doit être contrôlée, et un émetteur de pression différentielle hygiénique est utilisé pour surveiller le débit du pipeline et contrôler la proportion.

Transducteur de pression différentiel intelligent HART Protol pour la mesure du débit 7
