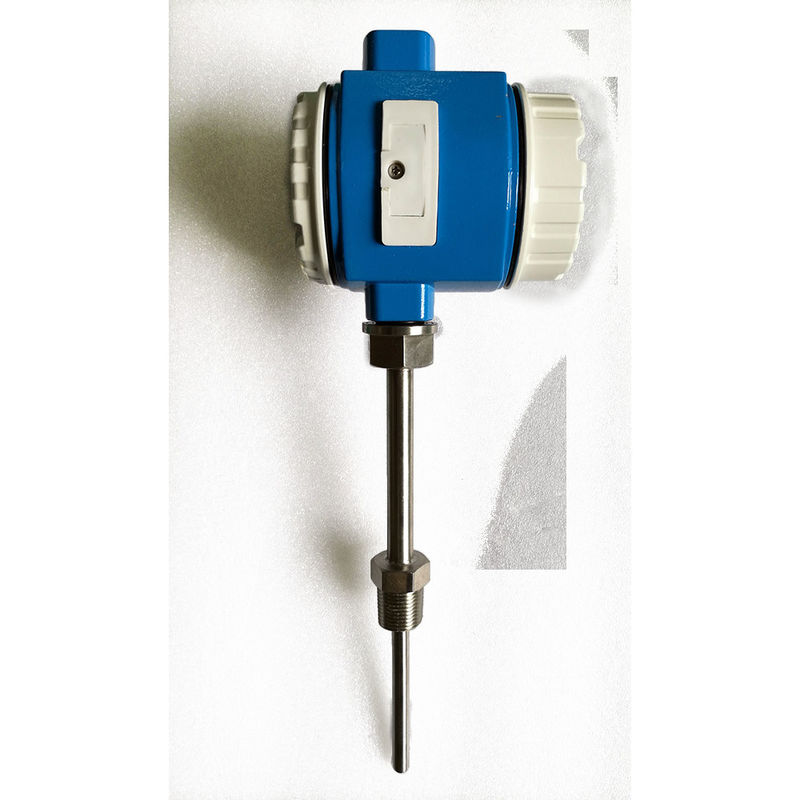

Notre transmetteur de température WNK6T pour bus de terrain PROFIBUS-PA est approuvé par PROFIBUS Nutzerorganisation eV. Pour le capteur de température, nous pouvons fournir la résistance thermique, le thermocouple, etc. habituellement utilisés dans l'industrie, nous pouvons également fournir un capteur spécial, y compris le type haute température, le type haute pression, le type santé, avec un matériau spécial ou avec un capteur de revêtement, etc. Un capteur personnalisé est également acceptable.
1. Entrée universelle
2. Haute précision, précision numérique jusqu'à : ±0,01ºC
3. Dérive à long terme <0,1/an
4. Installez facilement, plus flexible
5. Sortie 4 ~ 20 mA/Hart/Profibus PA toutes disponibles
6. Fonction d'autodiagnostic
| Médias de mesure |
liquide, gaz |
| Plage de mesure |
-270 ~ 800 ℃ (résistance thermique PT100) |
| 0~1300℃, (Thermocouple K) |
| Plage d'alimentation |
9 ~ 45 V (9 ~ 24 V, exemple) |
| Signal de sortie |
4 ~ 20 mA/Hart/Profibus PA |
| Précision numérique |
±0,01℃, entrée PT100 |
| Erreur de compensation interne de la fin froide |
＜0,25℃±0,1%/10℃ |
| Dérive de température |
Plage pleine échelle ±0,05 %/10℃ |
| 0,1% entre -10°C et 60°C |
| Effet de l'alimentation électrique sur la portée |
Plage pleine échelle ＜0,005 %/V |
| Dérive à long terme |
＜0,1/an |
| Température admissible |
Température ambiante |
Température de stockage |
| T4 |
Fonctionnement sûr (T6) |
| -40...85 ℃ |
-40...60 ℃ |
-40...95 ℃ |
| Classe de protection |
IP66/67 |
| Humidité relative |
≤98 %, condensation autorisée |
| Compatibilité électromagnétique |
Conforme à la norme EN 61 326 |
Application du produit (Profibus-PA)
Feuille de commande
| WNK6T |
Transmetteur de température intelligent |
| Code |
Approbations |
| UN |
Pour zones non antidéflagrantes |
| 1 |
ATEX II 1/2G EExia II CT6 |
| 2 |
ATEX II 1/2G EExia II CT6, protection anti-débordement WHG |
| 3 |
ATEX II1/2D |
| 4 |
ATEX II 1/3GD EExia II CT6 |
| 5 |
ATEX II1/3D |
| 6 |
ATEX II 2G EEx d II T6 |
| 7 |
ATEX II 3G EEx nA II CT6 |
| Pour d’autres approbations ou plus d’informations, veuillez nous contacter |
| Code |
Communication, affichage, fonctionnement |
| UN |
4...20 mA HART, LCD, fonctionnement à l'extérieur |
| B |
4...20 mA HART, LCD, fonctionnement à l'intérieur |
| C |
4...20 mA HART |
| M. |

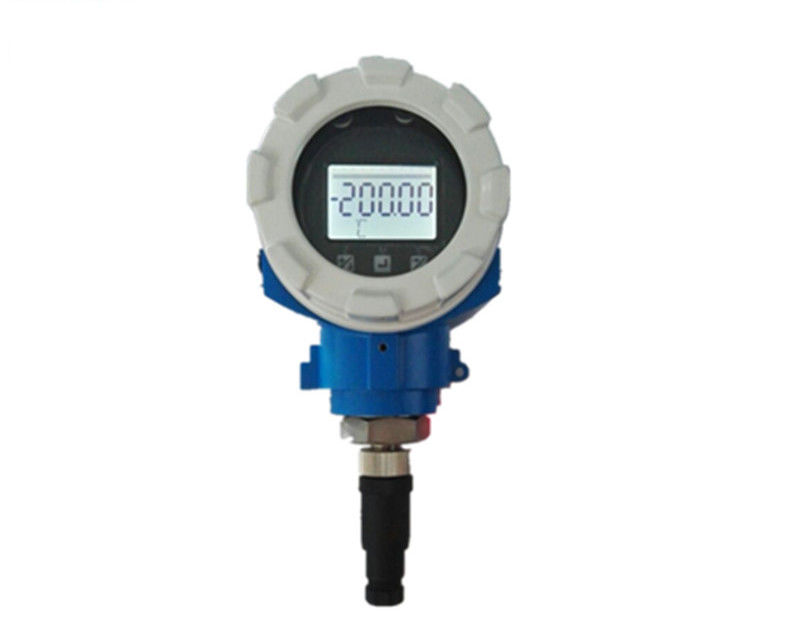

PROFIBUS PA,LCD,fonctionnement à l'extérieur |
| N |
PROFIBUS PA,LCD,fonctionnement à l'intérieur |
| Ô |
PROFIBUS PA |
| P. |
FF, LCD, fonctionnement à l'extérieur |
| Q |
FF, LCD, fonctionnement à l'intérieur |
| R. |
FR |
| Code |
Logement; Entrée de câble ; Protection |
| UN |
Aluminium14, M20*1,5, IP66/67/NEMA 6P |
| B |
Aluminium14,G1/2,IP66/67/NEMA 6P |
| C |
Aluminium14,1/2NPT,IP66/67/NEMA 6P |
| Code |
Type de transmetteur connecté au capteur |
| X1 |
Type intégral |
| X2 |
Type divisé |
| Pour le type intégral, il faut choisir l'option de connexion supplémentaire |
| Code |
Type d'entrée, plage de mesure |
Code |
Type d'entrée, plage de mesure |
| OA |
Ohm,0~100Ω |
RA |
Thermocouple,S |
| OB |
Ohm,0~260Ω |
RB |
Thermocouple,R |
| OC |
Ohm,0~390Ω |
RC |
Thermocouple,B |
| DO |
Ohm,0~3900Ω |
DR |
Thermocouple,K |
| OE |
Ohm, PT100 |
CONCERNANT |
Thermocouple,N |
| DE |
Ohm, PT1000 |
FR |
Thermocouple,E |
| OG |
Ohm, CU50 |
RG |
Thermocouple,J |
| OH |
Ohm, CU100 |
RH |
Thermocouple,T |
| DA |
Tension,-20 ~ 20 mV |
|
|
| Base de données |
Tension,-50 ~ 50 mV |
|
|
| CC |
Tension,-75 ~ 75 mV |
|
|
| DD |
Tension,-750 ~ 750 mV |
|
|
| Code |
Standardisation,unité |
| 1 |
Standardisation : plage nominale, degré C |
| 2 |
Standardisation : plage nominale, degré F |
| 3 |
Standardisation : plage nominale, degré R
|
| Code |
Option |
| UN |
Non |
| M. |
Support de montage pour mur |
| U |
Support de montage pour tuyau |
| Code |
Option supplémentaire pour le type intégré (interface : transmetteur vers capteur) |
| F1 |
M10*1 |
F4 |
M20*1.5 |
| F2 |
M12*1 |
F5 |
M24*1.5 |
| F3 |
M18*1.5 |
F6 |
Par exigence du client |
| Modèle typique n° : WNK6T AAA X2RD 1U |
FAQ
Q : Êtes-vous un fabricant ou une société commerciale ?
R : Nous sommes un fabricant professionnel de mesures de pression/niveau/température avec plus de 13 ans d’expérience. Notre adresse d'usine est la suivante : 4/F, bâtiment n° 6, n° 168, route Xiangzhang, district de haute technologie, 230088, Hefei, province d'Anhui, Chine.
Q : Quel est votre système de contrôle de qualité ?
R : Nous sommes un fabricant certifié ISO 9001-2015, nous avons un système de contrôle de qualité strict. Outre le client, nous effectuons également pour chaque produit un test de compensation de température et de vieillissement avant expédition, de sorte que la qualité est garantie.
Q : Quelle est la garantie de vos produits ?
R : 12 mois à compter de la date d’expédition, pour les dommages non causés par l’homme.
Q : Pouvons-nous utiliser notre logo sur les produits ? Fournissez-vous des produits personnalisés ?
Oui, nous pouvons utiliser votre logo, nous pouvons fournir des produits personnalisés selon les besoins. OEM/ODM est le bienvenu
Q : Quel est votre MOQ ?
R : Nous n’avons aucune limite de MOQ, les commandes en petites quantités sont acceptables.
Q : Quel est le transport ?
R: Express tel que DHL, Fedex, TNT, UPS pour le fret prépayé, vous pouvez également utiliser votre propre compte de messagerie pour effectuer la collecte du fret. Pour plus de marchandises, nous pouvons organiser par avion ou par mer.
