Name: Transmetteur de pression piézorésistive d'amortissement réglable pour la mesure de la vapeur de gaz liquide
Brand: Hefei WNK Smart Technology Co.,Ltd
SKU: WNK51
Price: 45.00 USD
Availability: InStock

À la maison > produits > Émetteur de pression intelligent >

Transmetteur de pression piézorésistive d'amortissement réglable pour la mesure de la vapeur de gaz liquide

émetteur de pression de type intelligent

capteur de pression intelligent

Lieu d'origine:

Anhui, Chine

Nom de marque:

WNK

Certification:

CE, ISO, HART

Numéro de modèle:

WNK51

Contactez-nous

Demandez un devis

Transmetteur de pression piézorésistive d'amortissement réglable pour la mesure de la vapeur de gaz liquide

Product Details

Mesurer les médias:

Liquide, gaz et vapeur

Signaux de sortie:

4 ~ 20 mA, Hart, Profibus, FF

Précision:

0,05%

Plage de pression:

- 100 kPa à 70 MPa

Classe de protection:

IP66 / 67

Matériau du boîtier:

Aluminium

Alimentation:

10,5 ~ 30 V CC

Preuve d'explosion:

ExiaIICT4, ExiaIICT6, ExdIICT6

Application:

Mesure de pression

Capteur adopté:

un capteur de pression en silicium monocristallin

Mettre en évidence:

émetteur de pression de type intelligent

capteur de pression intelligent

Payment & Shipping Terms

Quantité de commande min

1 ensemble

Prix

negotiable

Détails d'emballage

Emballage standard de carton d'exportation

Délai de livraison

3 ~ 5 jours ouvrables

Conditions de paiement

T/T, Western Union, MoneyGram

Capacité d'approvisionnement

200 ensembles/jour

Mini transmetteur de pression capacitif G1/4 Packard pour vapeur de gaz liquide

Obtenez le meilleur prix

Vidéo

Matériau en laiton Transmetteur de pression de haute précision Transmetteur de niveau liquide 1/4 NPT

Obtenez le meilleur prix

Vidéo

Émetteur de pression intelligent eau-huile-air 4,75 - 5,25 V alimentation en courant continu CE

Obtenez le meilleur prix

Vidéo

WNK83MA Sortie de câble personnalisée 0.5 - 4.5V DC Sortie capteur de pression intelligent

Obtenez le meilleur prix

Contactez-nous

Contactez maintenant

Product Description

Transmetteur de pression intelligent à amortissement réglable pour la mesure de la vapeur de gaz et de liquide

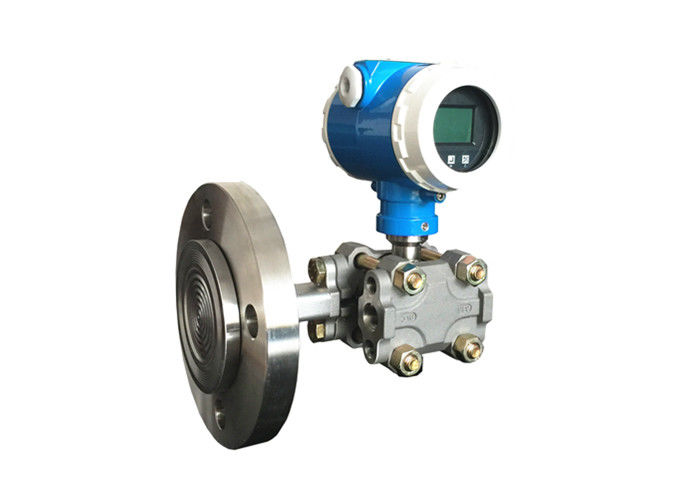

Transmetteur de pression piézorésistive d'amortissement réglable pour la mesure de la vapeur de gaz liquide 0

Le transmetteur de pression de la série WNK5 est un transmetteur de pression haute performance fourni par Hefei WNK Smart Technology Co., Ltd. Il transforme le signal physique de pression, de pression différentielle et de niveau, etc. en signal standard, en collectant un capteur cellulaire et un circuit de traitement numérique.

Notre série WNK5 offre la meilleure précision et uniformité du signal en appliquant une technologie numérique de circuit intégré avancée spécifiée. Chaque ensemble d'émetteurs est compensé en température ambiante dans notre usine, pour garantir une précision maximale et une mini dérive dans une large plage de températures de fonctionnement.

Application du produit
1. Mesure de pression manométrique et absolue dans les gaz, la vapeur ou les liquides dans tous les domaines des processus d'ingénierie et des mesures.
2. Mesure de niveau, de volume ou de masse dans les liquides.
3. En travaillant avec l'élément de détection, mesurez le débit de gaz, de vapeur et de liquide. (débit volumique et massique)
4. Haute pression jusqu'à 700 bars.

Caractéristique du produit
1. Précision de référence élevée jusqu'à 0,05 %.
2. Dérive à long terme ≤ ± 0,25 % URL pendant 1 an.
3. Protocole Hart, PROFIBUS-PA ou FF en option.
4. Intrinsèquement sûr et antidéflagrant Exd
5. Rapport de réduction de portée 100:1
6. Type intelligent pour un calibrage facile

Données techniques

Médias mesurés	liquide, gaz et vapeur
Plage de pression	-100KPa ~ 70MPa
Signaux de sortie	4 ~ 20 mA, Hart, PROFIBUS-PA en option
Précision	0,075%, plus élevé sur demande
Stabilité	±0,15% de l'URL pendant 5 ans
Dérive de température	±0,03 % de l'URL/10 ºC
Afficher	LCD ou pointeur en option
Matériau du boîtier	Aluminium14
Connexion au processus	M20×1,5;G1/2;1/2NPT
Classe de protection	IP66/67
Antidéflagrant	Exia II CT4, autre option
Alimentation	10,5-55 V CC 10,5-30 V CC
Température ambiante	-40 à 85ºC, -40 à 80ºC pour l'en-tête LCD
Température de stockage	-45 à 85ºC, -40 à 80ºC pour l'en-tête LCD ;
Mesures	avec affichage : 9512652 (mm)
Mesures	sans affichage : 9511552 (mm)
Poids net	1,7 kg (sans support ni raccord process)

Schéma d'installation

Feuille de commande

Modèle	Détails du produit
WNK51	transmetteur de pression intelligent de haute précision
Code	Approbation
UN	Pour zones non dangereuses
1	ExiaIICT6
2	ExiaIICT4
3	ExdIIBT6
Pour d’autres approbations ou plus d’informations, veuillez nous contacter
Code	Code de sortie
UN	4…20mA
H	4…20 mA, HART
P.	PROFIBUS-PA
F	FR
Code	Afficher
UN	Pas d'affichage
L	Écran LCD
Code	Logement; Entrée de câble ; Protection
UN	Aluminium14,M20×1,5,IP66/67
B	Aluminium 14,G1/2,IP66/67
C	Aluminium14,1/2NPT,IP66/67
Code	Plage de capteur, pour pression relative	Code	Plage de capteur, pour pression absolue
1C	100 mbar (10 kPa/1 mH2O)	2C	100 mbar (10 kPa/1 mH2O)
1E	250 mbar (25 kPa/2,5 mH2O)	2E	250 mbar (25 kPa/2,5 mH2O)
1F	400 mbar (40 kPa/4 mH2O)	2F	400 mbar (40 kPa/4 mH2O)
1H	1bar (100kPa/10mH2O)	2H	1bar (100kPa/10mH2O)
1K	2 bars (200 kPa/20 mH2O)	2K	2 bars (200 kPa/20 mH2O)
1M	4 bars (400 kPa/40 mH2O)	2M	4 bars (400 kPa/40 mH2O)
1P	10 bars (1 MPa/100 mH2O)	2P	10 bars (1 MPa/100 mH2O)
1S	40 bars (4 MPa/400 mH2O)	2S	40 bars (4 MPa/400 mH2O)
1U	100 bars (10 MPa/1 000 mH2O)	2U	100 bars (10 MPa/1 000 mH2O)
1W	400 bars (40 MPa/4 000 mH2O)	2W	400 bars (40 MPa/4 000 mH2O)
1X	700 bars (70 MPa/7 000 mH2O)	2X	700 bars (70 MPa/7 000 mH2O)
Code	Calibrage, unité
1	Plage du capteur, mbar/bar
2	Plage du capteur, kPa/MPa
3	Plage du capteur, mmH2O/mH2O
4	Plage du capteur, psi
Code	Matériau du diaphragme
1	316L
2	Alliage C-276
X	Autre exigence particulière
Pour d'autres types spéciaux de diaphragme, veuillez nous contacter.
Code	Connexion au processus ; vis
Géorgie	Filetage mâle G1/2, trou intérieur 3mm,316
FR	Filetage mâle G1/2, trou intérieur 11,4 mm, 316
CG	Filetage femelle G1/2, trou intérieur 3mm,316
DG	Filetage femelle G1/2, trou intérieur 11,4 mm, 316
N / A	Filetage mâle 1/2NPT, trou intérieur 3mm,316
N.-B.	Filetage mâle 1/2NPT, trou intérieur 11,4 mm, 316
Caroline du Nord	Filetage femelle 1/2NPT, trou intérieur 3mm,316
ND	Filetage femelle 1/2NPT, trou intérieur 11,4 mm,316
MA	Filetage mâle M20 × 1,5, trou intérieur 3 mm, 316
Mo	Filetage mâle M20 × 1,5, trou intérieur 11,4 mm, 316
JX	Autre exigence particulière
Pour d'autres filetages de connexion spéciaux, veuillez nous contacter.
Code	Matériel de raccordement process
3	316
H	Alliage C
Code	Protection contre les surtensions
UN	Non
M.	Protection contre les surtensions
Code	Support de montage
UN	Non
U	Support de montage pour tuyau
Modèle typique n° : WNK51 AHL A1P21 MA3 AU

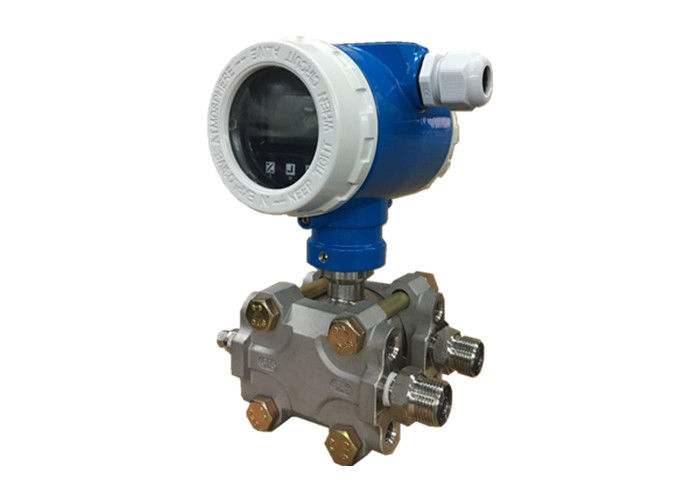

Transmetteur de pression piézorésistive d'amortissement réglable pour la mesure de la vapeur de gaz liquide 2

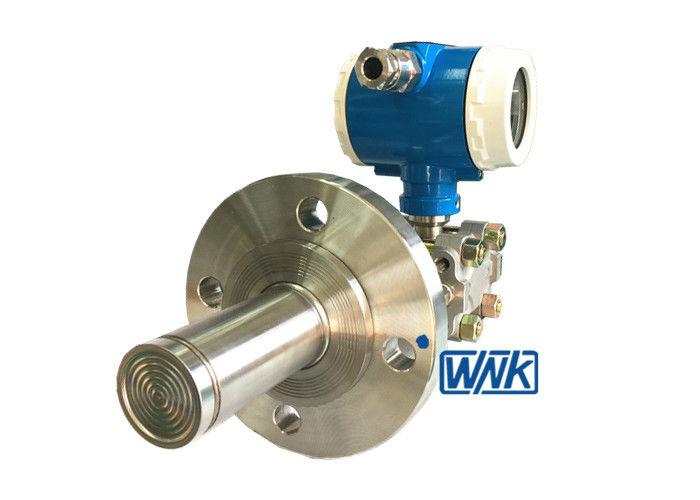

Transmetteur de pression piézorésistive d'amortissement réglable pour la mesure de la vapeur de gaz liquide 3
