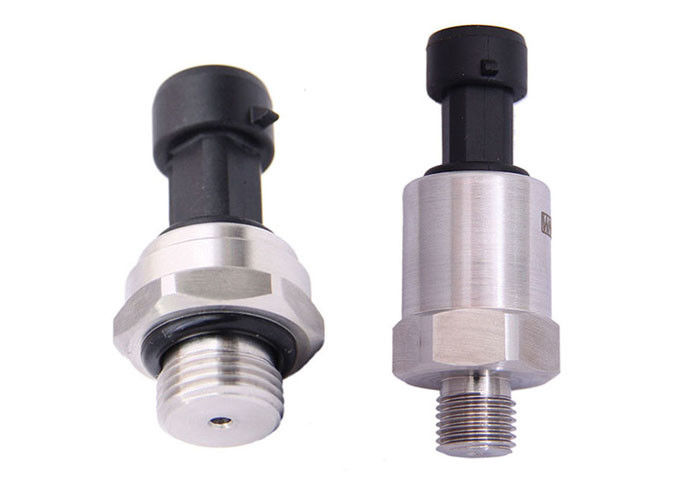

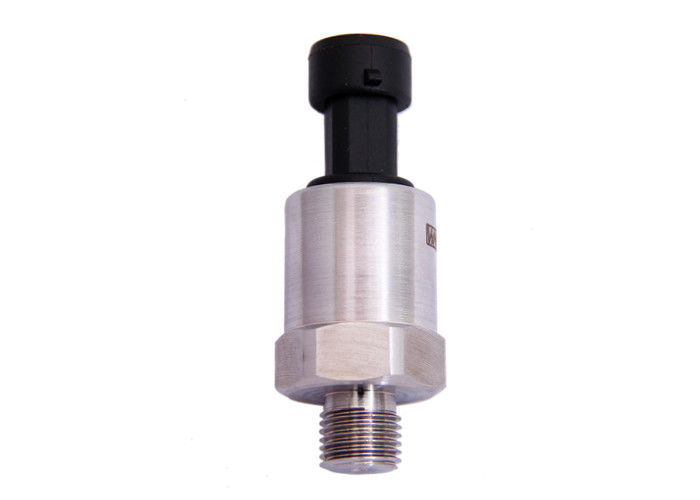

Capteur de pression d'air et d'eau pneumatique hydraulique avec boîtier SS304 de 4 à 20 mA
L'émetteur de pression WNK81MA est un émetteur à haute pression stable utilisant une puce de conditionnement de signal ASIC spécifique et un capteur de pression en silicium diffus à diaphragme SS316L haute performance.Le circuit intégré ASIC interne spécifique transforme le signal millivolt en tension standardIl peut facilement se connecter à une carte d'interface PC, à des instruments de commande, à des jauges intelligentes ou à un PLC.qui lui permettent de travailler dans un environnement corrosif.
Le petit transmetteur de pression présente des caractéristiques de fonctionnement fiable, de performances stables, d'installation et d'utilisation faciles, de petite taille, de poids léger et de performances à coût élevé.
Il peut être largement appliqué au système d'eau potable domestique, à la climatisation, au génie des machines et des usines de réfrigération, aux systèmes hydrauliques et pneumatiques,industries de transformation et technologie environnementale.
Les champs d'application:
• Mesure de la pression de gaz, de vapeur ou de liquide dans différentes zones;
• mesure du niveau, du volume ou de la masse du liquide;
• intégré dans une variété de solutions définies par l'utilisateur;
• Système de gestion de l'eau et du gaz intelligent, contrôle des incendies intelligent, contrôle de l'électronique automobile, compresseur d'air, climatiseur, pompe, vanne, etc.;
Caractéristiques:
- la valeur de l'énergie émise par le conducteur est supérieure ou égale à la valeur de l'énergie émise par le conducteur;
- Capteur de pression en silicium capacitif et diffus en céramique disponible
- Les sorties 4 ~ 20mA/0,5 ~ 4,5 V/1 ~ 5 V/ 0 ~ 5 V/ SPI/ I2C et autres;
- Packard, M12, petits connecteurs Hirschman;
- Plage de température du milieu de mesure: -20 à 85oC;
- une large plage de températures de fonctionnement de -40 à 125 °C;
- Des dimensions réduites, dimension personnalisable;
- OEM, ODM, service de personnalisation disponible;
Les performances:
| Résultats de l'analyse |
| Type de pression | Pression de jauge, pression d'étanchéité, pression absolue |
| Plage de mesure | -0,1 à 60 MPa |
| Produits |
| Analogue | 0Les émissions de gaz à effet de serre doivent être calculées en tenant compte de la température de l'air. |
| Analogue | Je suis...2C, SPI |
| Précision |
| 00,2% | Linearité, hystérésis, répétitivité: < 0,2% de la plage complète du capteur |
| 00,5% | Linearité, hystérésis, répétitivité: < 0,5% de pleine portée du capteur |
| Surcharge |
| 2.5X capteur de pression à pleine échelle |
| Le service du logement. |
| Matériel de logement | SS 304, Cu, Al |
| Matériau d'humidification | SS316L |
| Protection contre les intrusions | Pour la protection contre la corrosion |
Énergie
| Voltage d'alimentation | une alimentation réglée à 5V 24VDC, |
| Effets de la tension d'alimentation | Élément de tension d'alimentation de 5 V: min.3V/max.5.5V
●Pour le capteur de sortie 0,5 à 4,5 V, la tension n'a aucun effet sur la linéarité et la compensation de la température, la tension étant proportionnelle à la LRV et à la FRV.
●Pour moi2Le détecteur de sortie numérique C et SPI, la tension n'a aucun effet sur la linéarité, la LRV, l'URV et la température de compensation.
Effect de l'alimentation électrique de 24 V: min.9V/max30V
●Pour le capteur de sortie de courant de 4 à 20 mA, la tension n'a aucun effet sur la linéarité, la LRV, l'URV et la température de compensation. |
Pour commander:
| Modèle | Description du produit |
| Le WNK81MA | Transmetteur de pression |
| Le code | Type de pression |
| Une | Une pression absolue |
| G | Pression de mesure |
| S | Pression d'étanchéité |
| Le code | Précision |
| 2 | 00,2% FS |
| 5 | 00,5% FS |
| Le code | Portée du capteur |
| Une | 0.1 bar | E | 10 bar |
| B. Pour | 0.5 bar | F | 50 bar |
| C | 1 barre | G | 100 bar |
| D | 5 bar | H est | 600 bar |
| D'autres gammes sont en développement |
| Le code | Produits |
| 1 | 0.5...4.5V de courant continu |
| 2 | 4...20 mA |
| 3 | Je suis...2C |
| 4 | SPI |
| 5 | 0... 10 V de courant continu |
| 6 | 1... 5V en courant continu |
| X | Personnalisation |
| Le code | Connecteur électrique |
| C1 | Je ne sais pas. |
| C2 | M12 |
| C3 | Sortie de câble ((pls mettre la longueur du câble, comme 01 pour 1 mètre) |
| C4 | Pour les appareils à commande numérique |
| C5 | GX12 à 3 |
| CX | Personnalisation |
| Le code | Connecteur de processus |
| P1 | G1/4 | P5 | Un M12×1.5 |
| P2 | Les résultats de l'analyse | P6 | Le dépistage |
| P3 | 1/8 à 27 | P7 | 7/16-20UF (femme) |
| P4 | Une M14×1.5 | PX | Personnalisation |
| S'il vous plaît contacter WNK pour les autres connecteurs de processus |
Code de commande typique:WNK81MA GC2 C1 P1
WNK81MA GC2 C310 P1________C3 la longueur de sortie du câble direct est de 1 mètre. |
Avantages concurrentiels:
1Fondée en 2004, plus de 13 ans d'expérience professionnelle en recherche, développement et production;
2Une équipe de R & D expérimentée et professionnelle pour fournir des services de personnalisation;
3Produire des éléments de base des émetteurs-PCB, fournir des PCB pour les producteurs d'émetteurs;
4. une précision maximale allant jusqu'à 0,05% FS;
5- différentes sorties I2C, SPI, 4 à 20 mA, Hart, Modbus, Profibus-Pa, 0,5-4,5 V, 0,2-2,9 V et autres sorties analogiques;
6Nos produits ont été exportés vers l'Allemagne, la Norvège, la Pologne, la Finlande, l'Espagne, le Royaume-Uni, la France, la Russie, les États-Unis, le Brésil, le Mexique, l'Australie, le Japon, la Corée, la Thaïlande, l'Indonésie, l'Uruguay et de nombreux autres pays.
